Intercambiadores de Calor
Equipos para la transferencia eficiente de calor entre fluidos, diseñados a la medida de cada proceso.
Beneficios
- Alta eficiencia térmica.
- Opciones: placas, tubo y coraza, dimpled jackets.
- Fabricación bajo estándares TEMA.
- Acabado sanitario disponible para industria alimentaria y farmacéutica.
Funcionalidad / Aplicaciones
Tipos de intercaladores de calor
1. Según el contacto entre fluidos
a) Directos
- Los fluidos se mezclan.
- Alta eficiencia térmica y diseño compacto.
- Se usan solo cuando la mezcla no genera problemas.
Ejemplo: torres de refrigeración.
b) Indirectos
- Los fluidos no se mezclan; están separados por una superficie metálica.
- Evitan contaminación y permiten mayor control.
- Los más usados en la industria.
2. Según la dirección del flujo
a) Paralelo
- Ambos fluidos circulan en la misma dirección.
- Menor eficiencia.
b) Contraflujo
- Fluyen en direcciones opuestas.
- El más eficiente: permite mayor diferencia de temperaturas.
c) Cruzado
- Flujos perpendiculares.
- Útiles cuando uno de los fluidos cambia de fase.
- Puede ser “mezclado” o “no mezclado”.
d) Combinado
- Un fluido circula en paralelo y contracorriente a la vez.
- Aumenta la transferencia térmica.
3. Según el número de pasos
a) Paso simple
- Un solo intercambio térmico.
- Puede complementarse con varios equipos en serie.
b) Múltiples pasos
- Varias etapas de intercambio dentro del mismo equipo.
- Aumentan eficiencia y reducen espacio, común en tubos en “U”.
4. Según su estructura constructiva
a) Placas
- Placas metálicas apiladas formando canales.
- Alta eficiencia, compactos y fáciles de limpiar.
- Usados en alimentos, fármacos y climatización.

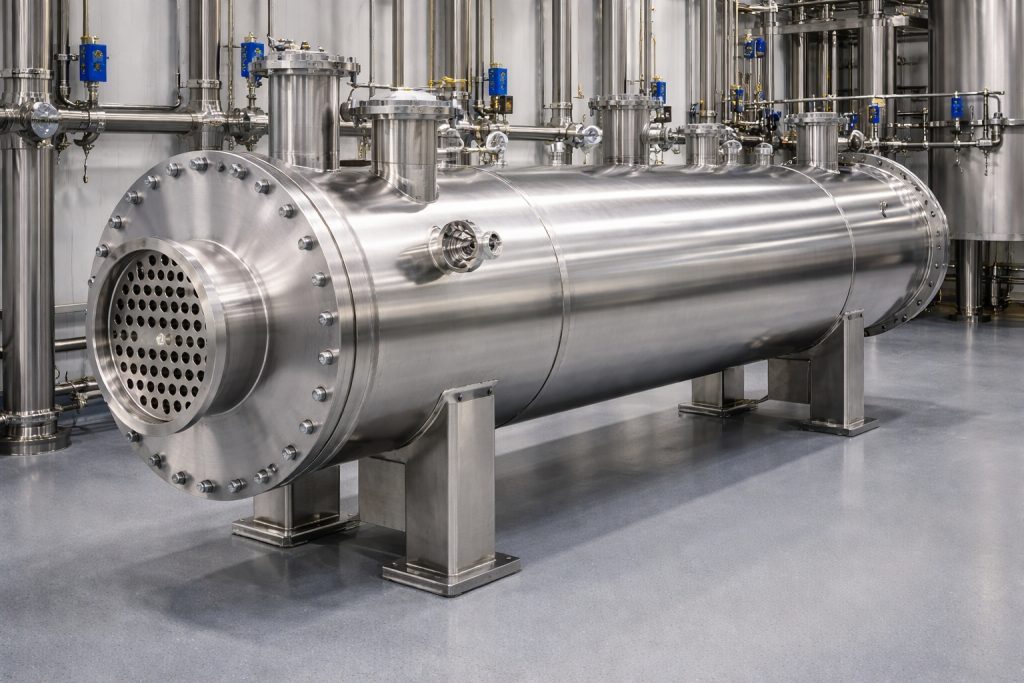

b) Carcasa y tubos
- Tubos dentro de una carcasa cilíndrica.
- Resistentes a altas presiones y temperaturas.
- Comunes en química, petroquímica y energía.
c) Refrigerados por aire
- Usan aire ambiente para enfriar.
- Incorporan aletas para ampliar superficie.
- Usados en automoción y refrigeración industrial.
d) Tubos concéntricos
- Un tubo dentro de otro.
- Simples, económicos y para caudales pequeños.
