Beneficios de los Sistemas CIP (Clean-In-Place) en el Diseño de Tanques Sanitarios

En industrias donde la higiene es innegociable, como la láctea, farmacéutica y de bebidas, la limpieza de los equipos representa uno de los mayores desafíos operativos. El sistema CIP (Clean-In-Place) o “Limpieza en Sitio” ha revolucionado este proceso, permitiendo la desinfección y descontaminación microbiológica profunda de superficies internas sin necesidad de desmontar tuberías o abrir tanques manualmente. Sin embargo, la automatización por sí sola no garantiza la inocuidad; el diseño del tanque es el factor determinante. En Falco Latino, integramos los principios de la Ingeniería Higiénica (EHEDG) desde la fase de diseño conceptual para eliminar puntos críticos de contaminación y optimizar sus ciclos de lavado.

1. ¿Qué es un Sistema CIP y cómo funciona?

El CIP es un método de limpieza automática que circula soluciones químicas, agua de enjuague y vapor a través del equipo. El éxito del proceso depende de cuatro factores críticos (el Círculo de Sinner): Acción química, Energíacinética (mecánica), Temperatura y Tiempo.

Para que estos factores actúen correctamente, el diseño del tanque debe eliminar cualquier “punto ciego” donde el producto o las bacterias puedan alojarse.

2. La Ciencia detrás del Círculo de Sinner en el Diseño Industrial

Para garantizar la inocuidad, el diseño de sus tanques debe facilitar la interacción equilibrada de los cuatro pilares del Círculo de Sinner: Acción Química, Energía Cinética, Temperatura y Tiempo. Un tanque mal diseñado obliga a aumentar el consumo de detergentes y agua para compensar las deficiencias geométricas, elevando sus costos operativos (OPEX).

Consideraciones Técnicas Avanzadas en Diseño Sanitario

• Radios de Curvatura: Todos los ángulos internos deben contar con radios de curvatura generosos (mínimo 6-12 mm) para eliminar la acumulación de sólidos.

• Gestión de Juntas y Empaques: Priorizamos el uso de sellos de grado alimenticio bajo normativas FDA y USP Clase VI, asegurando que el diseño de las bridas sea higiénico (tipo “metal-to-metal” con O-ring) para evitar la proliferación de bacterias en intersticios.

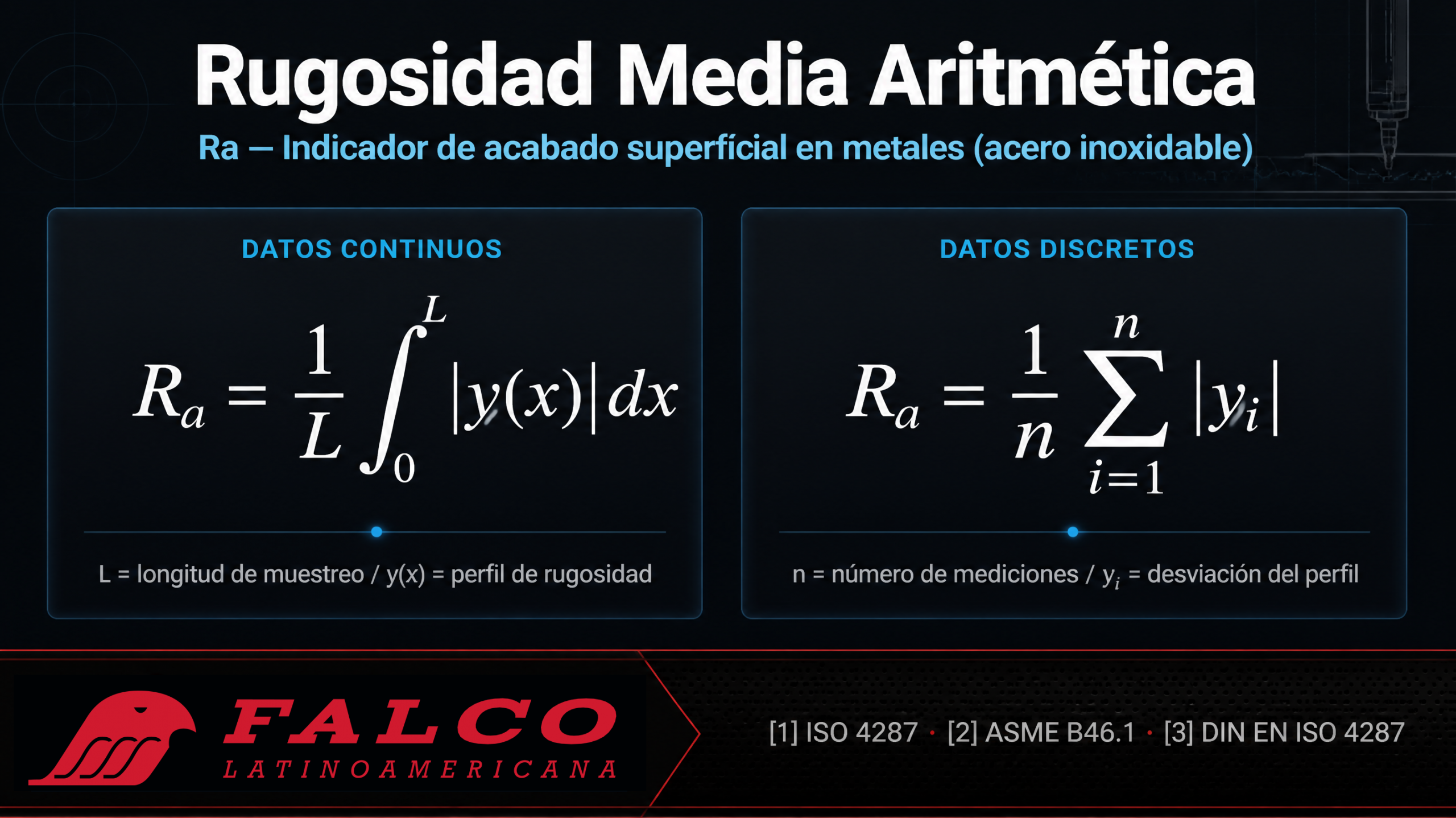

• Acabados superficiales: El pulido mecánico y electrolítico es fundamental. Una rugosidad inferior a 0.8 µm Ra es el estándar para prevenir la adhesión de biopelículas, facilitando que el CIP actúe eficazmente en ciclos más cortos.

Preguntas Frecuentes (FAQ) – Optimización de Procesos CIP

• ¿Cuál es la diferencia entre una bola de aspersión estática y una rotativa? Las estáticas son ideales para tanques pequeños con residuos solubles, mientras que las rotativas generan un impacto mecánico de alta energía, esencial para remover residuos persistentes o viscosos.

• ¿Cómo evito la corrosión galvánica en sistemas CIP? La selección de aceros inoxidables (316L) y el control de la temperatura de los agentes de limpieza (soda cáustica, ácido nítrico) son vitales para mantener la pasivación del metal a largo plazo.

Acabado Superficial y Rugosidad

El acero inoxidable debe estar pulido a unnivel espejo. Una superficie rugosa permite que las proteínas y biopelículas se adhieran, haciendo que el CIP sea ineficaz independientemente de los químicos usados.

3. El Diseño “Sin Zonas Muertas” (Dead Legs)

Uno de los mayores errores en la fabricación de tanques es permitir la existencia de zonas muertas o “dead legs”. Estos son espacios en válvulas o conexiones donde el fluido de limpieza no circula con la turbulencia necesaria.

• Regla de Oro: La longitud de una conexión lateral no debe superar 1.5 a 2 veces su diámetro para asegurar que el flujo del CIP llegue al fondo del área.
• Drenaje Total: El fondo del tanque debe tener una inclinación mínima (típicamente de 1 a 2 grados hacia la salida) para evitar el estancamiento de fluidos.

4. Ventajas Operativas del Diseño Integrado CIP

5. Validación y Monitoreo

Un diseño higiénico de Falco Latino facilita la validación de la limpieza. Los tanques pueden incluir puertos para sensores que miden la conductividad y temperatura del retorno del CIP, asegurando que cada ciclo cumpla con los parámetros de inocuidad requeridos por auditorías de la FDA o la COFEPRIS.

Invertir en un tanque diseñado específicamente para sistemas CIP no es solo un lujo técnico, es una estrategia de rentabilidad. Un equipo que se limpia rápido, bien y sin desarmarse permite que su planta se enfoque en lo más importante: producir con calidad.
